Λεπτομέρειες:
|
Μέγεθος: | 60 χιλιοστά | Βουνό: | Πίσω μοντάρισμα |
---|---|---|---|
Εύρος πίεσης: | φραγμός 400 ή προσαρμοσμένος | Υλικό θήκης: | Ανοξείδωτο ατσάλι 304 |
ΥΛΙΚΟ ΦΑΚΟΥ: | Γυαλί οργάνων | Σωλήνας Bourton: | Φώσφορος Χάλκινος |
Κίνηση: | Ορείχαλκος | Καντράν: | Αργίλιο, διπλή κλίμακα |
Ακρίβεια: | 1.5 | Υγρό: | Πετρέλαιο σιλικόνης, γλυκερίνη |
Υψηλό φως: | Μετρητής πίεσης λαδιού 50mm με υγρό,βιομηχανικός μετρητής πίεσης λαδιού 70 Psi,μετρητής πίεσης διπλής κλίμακας με υγρό |

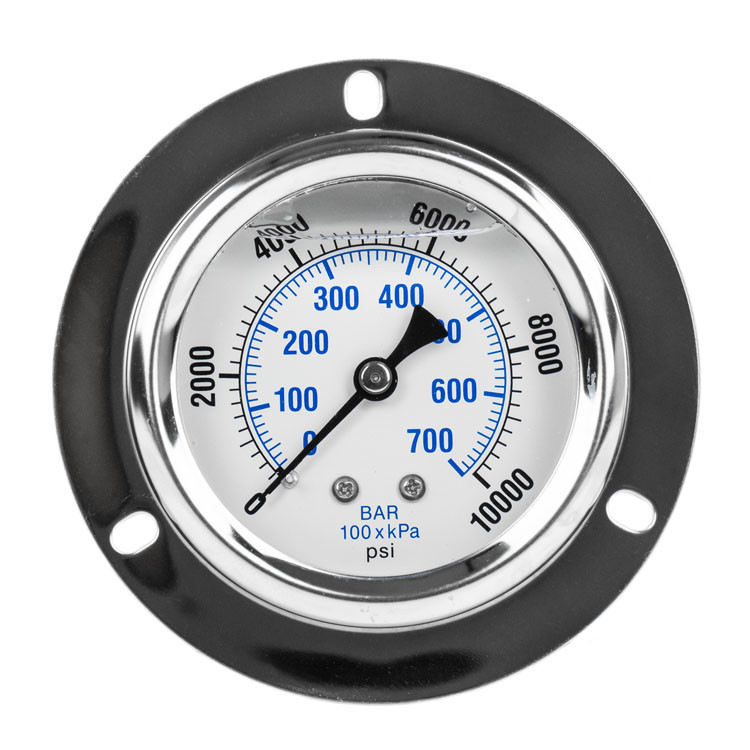

Μανόμετρο 60mm 400 bar σιλικόνης γεμιστό με λάδι ορείχαλκος Σύνδεση μανόμετρο με υγρό
Περιγραφή
Οι μετρητές πίεσης με υγρό είναι σχεδιασμένοι να λειτουργούν σε αντίξοες συνθήκες όπου υπάρχει παλλόμενη πίεση ή κραδασμοί.Μια ανθεκτική θήκη από ανοξείδωτο χάλυβα προστατεύει τους μετρητές που διαθέτει κίνηση σωλήνα φωσφορικού μπρούντζου και λευκό καντράν αλουμινίου με μεγάλους αριθμούς για εύκολη ανάγνωση.Εύρος 0-300 psi.Γεμάτη γλυκερίνη.
Εφαρμογές
Για τη μέτρηση τοποθεσιών με φορτία υψηλής δυναμικής πίεσης και κραδασμούς
Για αέρια και υγρά μέσα που δεν είναι πολύ ιξώδη ή κρυσταλλοποιούν και δεν προσβάλλουν ορειχάλκινα μέρη
Υδραυλική
Συμπιεστές, ναυπηγική
,
Ειδικά χαρακτηριστικά
Ανθεκτικό σε κραδασμούς και κραδασμούς
Ιδιαίτερα στιβαρός σχεδιασμός
Εξ ολοκλήρου από ανοξείδωτο χάλυβα
Η κλίμακα κυμαίνεται έως και 0 ... 1000 bar
Σχέδιο |
EN 837-1 |
Ονομαστικό μέγεθος |
60 χιλιοστά |
Ακρίβεια |
1.6, 1.0 |
Εύρος πίεσης | 1,6 MPa (προσαρμοσμένο) |
Περιορισμός πίεσης |
40mm, 50mm, 63mm: |
Επιτρεπόμενη θερμοκρασία |
Περιβάλλον: -20 ... +60 °C |
Προστασία εισόδου |
IP65 |
Επίδραση θερμοκρασίας |
Όταν η θερμοκρασία του συστήματος μέτρησης αποκλίνει από τη θερμοκρασία αναφοράς (+20 °C): μέγ.±0,4 %/10 K του εύρους |
Σύνδεση διαδικασίας |
Ορείχαλκος |
Στοιχείο πίεσης |
Ορειχάλκινος, τύπου C ή ελικοειδούς τύπου |
Κίνηση | Ορείχαλκος |
Καντράν | Αλουμίνιο, πολύχρωμο, χωρίς καρφίτσα στοπ με δείκτη Μαύρα γράμματα |
Δείκτης | Αλουμίνιο |
Υπόθεση | Ανοξείδωτο ατσάλι |
Δαχτυλίδι | Ανοξείδωτο ατσάλι |
Παράθυρο | Πλαστικό, γυαλί, γυαλί ασφαλείας |
Μονάδα |
bar, psi, kg/cm2, kPa, MPa |
Νήμα | G, BSP, PT, BSPT, NPT |
Επιλογές | Άλλο νήμα σύνδεσης διαδικασίας Φλάντζα επιφανειακής τοποθέτησης Βραχίονα στήριξης |
Διαστάσεις
Μέγεθος | Διαστάσεις σε mm | Βάρος σε κιλά | |||||||||
ένα | σι | β2 | Δ1 | Δ2 | μι | φά | σολ | η | ΝΔ | ||
50 | 12 | 30 | 55 | 55 | 50 | 5.5 | - | 1/4" | 48 | 14 | 0,15 |
63 | 13 | 32 | 56 | 68 | 62 | 6.5 | - | 1/4" | 54 | 14 | 0,21 |
100 | 15.5 | 48 | 81,5 | 107 | 100 | 8 | 30 | 1/2" | 87 | 22 | 0,80 |
Πληροφορίες Παραγγελίας
Μοντέλο / Μέγεθος καντράν / Εύρος πίεσης / Σύνδεση διαδικασίας / Επιλογές
