ο μετρητής πίεσης χρησιμότητας 63mm 4 πλάτη υποδοχών σωλήνων ορείχαλκου φραγμών τοποθετεί το μανόμετρο

ο μετρητής πίεσης χρησιμότητας 63mm 4 πλάτη υποδοχών σωλήνων ορείχαλκου φραγμών τοποθετεί το μανόμετρο

ο μετρητής πίεσης χρησιμότητας 63mm 4 πλάτη υποδοχών σωλήνων ορείχαλκου φραγμών τοποθετεί το μανόμετρο
ο μετρητής πίεσης χρησιμότητας 63mm 4 πλάτη υποδοχών σωλήνων ορείχαλκου φραγμών τοποθετεί το μανόμετρο ο μετρητής πίεσης χρησιμότητας 63mm 4 πλάτη υποδοχών σωλήνων ορείχαλκου φραγμών τοποθετεί το μανόμετρο ο μετρητής πίεσης χρησιμότητας 63mm 4 πλάτη υποδοχών σωλήνων ορείχαλκου φραγμών τοποθετεί το μανόμετρο

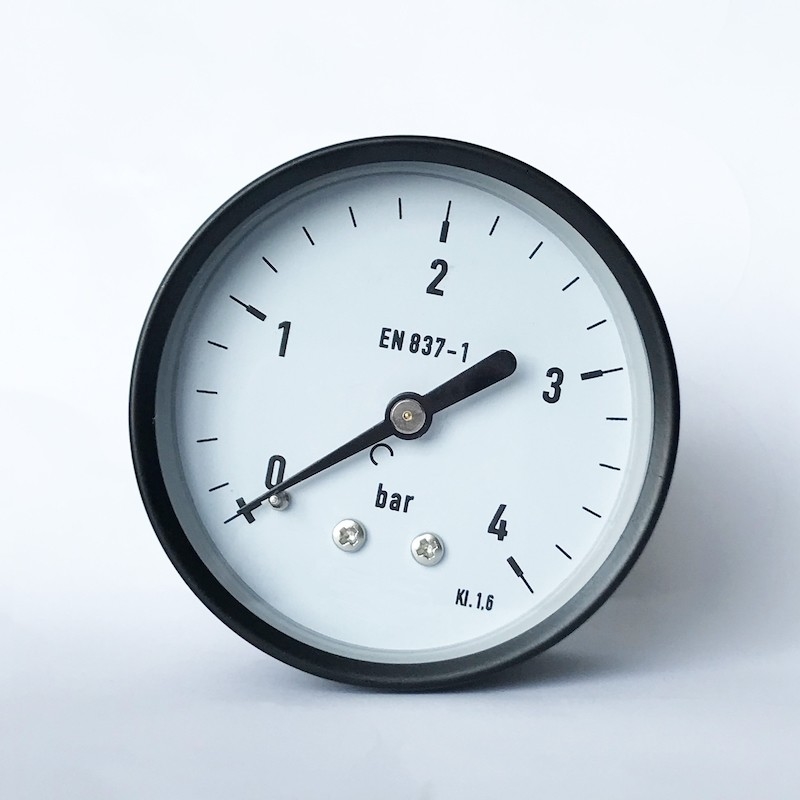

Μεγάλες Εικόνας :  ο μετρητής πίεσης χρησιμότητας 63mm 4 πλάτη υποδοχών σωλήνων ορείχαλκου φραγμών τοποθετεί το μανόμετρο

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: WESEN or Customized
Πιστοποίηση: CE, ISO
Αριθμό μοντέλου: M04.02.063.N
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 100 κομμάτια
Τιμή: Negotiable
Συσκευασία λεπτομέρειες: Χαρτοκιβώτιο
Χρόνος παράδοσης: 3~4 εβδομάδες
Όροι πληρωμής: T/T
Δυνατότητα προσφοράς: 20000 κομμάτια το μήνα

ο μετρητής πίεσης χρησιμότητας 63mm 4 πλάτη υποδοχών σωλήνων ορείχαλκου φραγμών τοποθετεί το μανόμετρο

περιγραφή
Deaign: En837-1 ΜΕΓΕΘΟΣ: 63mm
Τοποθετήστε: Κεντρική πλάτη Σειρά πίεσης: φραγμός 4 ή προσαρμοσμένος
Υλικό περίπτωσης: Χρωματισμένος χάλυβας Υλικό φακών: Γυαλί
Σωλήνας Bourton: Χαλκός φωσφόρων Μετακίνηση: Ορείχαλκος
Πίνακας: αργίλιο Ακρίβεια: KL 1,6
Υψηλό φως:

μετρητής πίεσης χρησιμότητας 63mm

,

Μετρητής πίεσης χρησιμότητας σωλήνων ορείχαλκου

,

μετρητής πίεσης υποδοχών 4 φραγμών

2.5 ο» απλός πίνακας 4 ύφους φραγμός πίσω τοποθετεί το σωλήνα ορείχαλκου μανόμετρων και το μετρητή πίεσης χρησιμότητας υποδοχών



Περιγραφή

Η περιβαλλοντική θερμοκρασία μπορεί να έχει επιπτώσεις στην ακρίβεια και την ακεραιότητα του μετρητή. Οι μετρητές είναι διαθέσιμη είτε θερμοκρασία αντισταθμισμένη είτε μη-θερμοκρασία αντισταθμισμένη. Οι περιβαλλοντικές συνθήκες μπορούν να απαιτήσουν ότι ο μετρητής απομονώνεται από τα άκρα θερμοκρασίας. Ο μετρητής πρέπει να χρησιμοποιηθεί σε ένα απομονωμένο περιβάλλον από τα άκρα θερμοκρασίας με την επέκταση του μήκους της σύνδεσης στη διαδικασία με το εύκαμπτο τριχοειδές αγγείο.

Όταν οι περιβαλλοντικές συνθήκες είναι διαβρωτικές, περιέχουν έναν μεγάλο αριθμό μορίου ή είναι υγρά ή υγρά περιβάλλοντα συμπεριλαμβανομένων wash-downs ή της βροχής, διευκρινίστε έναν μετρητή που είναι στεγανός/ερμητικώς σφραγισμένος ή το υγρό γεμισμένος.



Εφαρμογές

Για τα αεριώδη και υγρά μέσα που δεν είναι ιδιαίτερα ιξώδη ή κρυσταλλώνοντας και δεν θα επιτεθούν στα μέρη κραμάτων χαλκού.

Pneumatics

Τεχνολογία θέρμανσης και κλιματισμού

Ιατρική εφαρμοσμένη μηχανική



Ιδιαίτερα χαρακτηριστικά

Αξιόπιστος και οικονομικώς αποδοτικός

Σχέδιο ανά EN 837-1

Ονομαστικό μέγεθος 40, 50, 63, 80, 100 και 160

Η κλίμακα κυμαίνεται μέχρι το φραγμό 0… 400



Προδιαγραφές

Σχέδιο

Το EN 837-1

Ονομαστικό μέγεθος

63mm

Ακρίβεια

1.6
Σειρά πίεσης 4 φραγμός (που προσαρμόζεται)

Περιορισμός πίεσης

Σταθερός: 3/4 σύνολο Χ - αξία κλίμακας
Κύμανση: 2/3 σύνολο Χ - αξία κλίμακας
Λίγος χρόνος: πλήρης - αξία κλίμακας

Επιτρεπτή θερμοκρασία

Περιβαλλοντικός: -20… +60 °C
Μέσο: +60 μέγιστο °C

Επίδραση θερμοκρασίας

Όταν η θερμοκρασία του μετρώντας συστήματος παρεκκλίνει από τη θερμοκρασία αναφοράς (+20 °C): μέγιστο ± 0.4%/10 Κ της έκτασης

Σύνδεση διαδικασίας

Ορείχαλκος

Στοιχείο πίεσης

Ορείχαλκος, C-type ή ελικοειδής τύπος

Σωλήνας βόμβων

Μετακίνηση Ορείχαλκος
Πίνακας Αλουμίνιο, λευκό, με την καρφίτσα στάσεων δεικτών
Μαύρη/κόκκινη εγγραφή
Δείκτης Αλουμίνιο
Περίπτωση Χρωματισμένος χάλυβας
Παράθυρο Γυαλί
Επιλογές

Άλλη σύνδεση διαδικασίας
Να τοποθετήσει επιφάνειας φλάντζα
Να τοποθετήσει - υποστήριγμα



Διαστάσεις

Πρότυπο M01.01, χαμηλότερο υποστήριγμα (ακτινωτό)

ο μετρητής πίεσης χρησιμότητας 63mm 4 πλάτη υποδοχών σωλήνων ορείχαλκου φραγμών τοποθετεί το μανόμετρο 0



Μέγεθος πινάκων Διαστάσεις στο χιλ. Βάρος στο κλ
α β Δ Γ χ SW
40 9.5 26 39 G1/4 36 14 0,08
50 10 27.5 49 G1/4 45 14 0,10
63 9.5 27.5 62 G1/4 53.5 14 0,13
80 11.5 30 79 G1/2 72 22 0,18
100 11.5 30.5 99 G1/2 83.5 22 0,21
160 15.5 42 160 G1/2 115.5 22 0,85



Πρότυπα M01.02, πλάτη τοποθετούν (αξονικός)

ο μετρητής πίεσης χρησιμότητας 63mm 4 πλάτη υποδοχών σωλήνων ορείχαλκου φραγμών τοποθετεί το μανόμετρο 1



Μέγεθος πινάκων Διαστάσεις στο χιλ. Βάρος στο κλ
b1 b2 Δ Γ SW
40 26 42 39 G1/8 14 0,06
50 29.5 47.5 49 G1/4 14 0,07
63 29 47 62 G1/4 14 0,08
80 32 49 79 G1/4 14 0,11
100 31 49 99 G1/4 14 0,26



Διαταγή των πληροφοριών

Πρότυπο/μέγεθος πινάκων/σειρά πίεσης/σύνδεση/επιλογές διαδικασίας



ο μετρητής πίεσης χρησιμότητας 63mm 4 πλάτη υποδοχών σωλήνων ορείχαλκου φραγμών τοποθετεί το μανόμετρο 2
