Λεπτομέρειες:
|
Μέγεθος πινάκων: | 100mm | Τοποθετήστε: | Χαμηλότερη πλάτη |
---|---|---|---|
Σειρά πίεσης: | φραγμός 500 ή προσαρμοσμένος | Υλικό περίπτωσης: | 304 SS |
Υλικό φακών: | Γυαλί | Σωλήνας Bourton: | 316 SS |
Μετακίνηση: | 304 SS | Πίνακας: | Αργίλιο, άσπρο |
Ακρίβεια: | 1.0 | Χρώμα: | μεταλλικός |
Υψηλό φως: | 316 ηλεκτρικοί μετρητές πίεσης επαφών SS,500 ηλεκτρικοί μετρητές πίεσης επαφών φραγμών,η πλάτη 100mm τοποθετεί το μετρητή πίεσης |

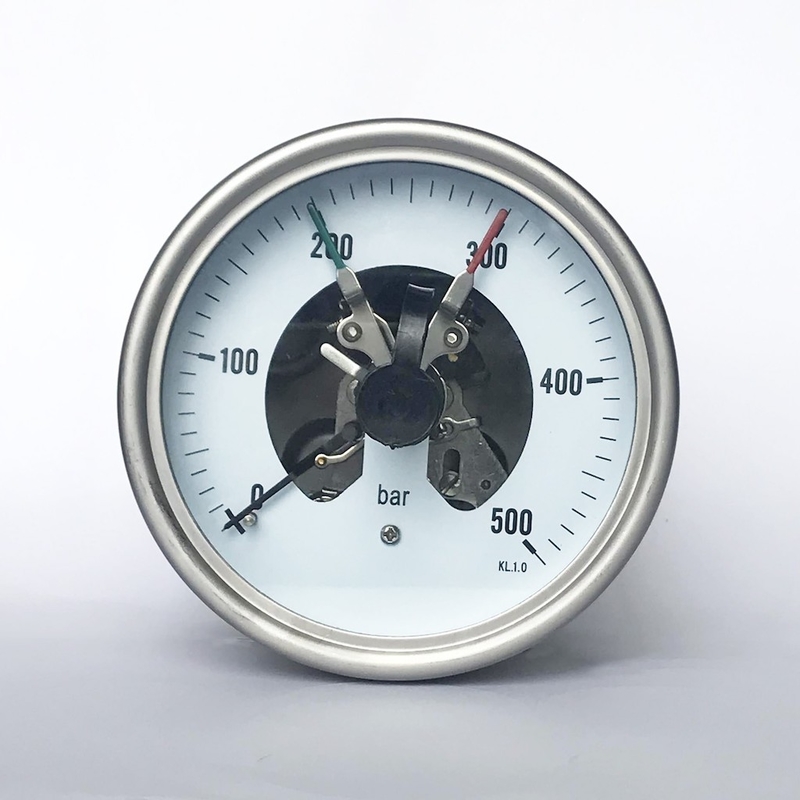

100mm μανόμετρο 500 φραγμών SS με τη χαμηλότερη πλάτη τοποθετούν τον ηλεκτρικό μετρητή πίεσης επαφών
Περιγραφή
Ο ηλεκτρικός μετρητής πίεσης επαφών WESEN είναι ένα σημαντικό εργαλείο σε ένα βιομηχανικό περιβάλλον. Η μέτρηση του επιπέδου πίεσης είναι πολύ σημαντική να εξασφαλίσει έναν έλεγχο ασφάλειας για οποιεσδήποτε διαρροές και συνέπεια προϊόντων.
Εφαρμογές
Έλεγχος και κανονισμός των βιομηχανικών διαδικασιών
Έλεγχος των εγκαταστάσεων και αλλαγή των κυκλωμάτων
Για τα αεριώδη και υγρά μέσα που δεν είναι ιδιαίτερα ιξώδη ή κρυσταλλώνοντας και δεν θα επιτεθούν στα μέρη κραμάτων χαλκού
Ιδιαίτερα χαρακτηριστικά
Υψηλή αξιοπιστία και μακριά ζωή υπηρεσιών
Μέχρι 4 επαφές διακοπτών ανά όργανο
Όργανα με τις ηλεκτρονικές επαφές για τις εφαρμογές PLC
Οι μετρητές επαφών συμμορφώνονται με το DIN 16085
Σχέδιο |
Το EN 837-1 |
Ονομαστικό μέγεθος |
100mm |
Ακρίβεια |
1.0 |
Σειρά πίεσης | φραγμός 500 (που προσαρμόζεται) |
Περιορισμός πίεσης |
Σταθερός: πλήρης - αξία κλίμακας Κύμανση: 0,9 σύνολο Χ - αξία κλίμακας Λίγος χρόνος: 1.3 σύνολο Χ - αξία κλίμακας |
Σύνδεση διαδικασίας | Γ ½ Β ½ NPT M20 Χ 1,5 άλλα κατόπιν αιτήσεως |
Επιτρεπτή θερμοκρασία |
Περιβαλλοντικός: -20… +60 °C Mediium: +80 μέγιστο °C |
Προστασία εισόδου |
IP54 |
Επίδραση θερμοκρασίας |
Όταν η θερμοκρασία του μετρώντας συστήματος παρεκκλίνει από τη θερμοκρασία αναφοράς (+20 °C): μέγιστο ± 0.4%/10 Κ της έκτασης |
Σύνδεση διαδικασίας |
316 SS |
Στοιχείο πίεσης |
316 SS |
Μετακίνηση | 304 SS |
Πίνακας | Αλουμίνιο, χωρίς καρφίτσα στάσεων δεικτών Μαύρη εγγραφή |
Δείκτης | Αλουμίνιο |
Περίπτωση | Ανοξείδωτο |
Δαχτυλίδι | Κανένας |
Παράθυρο | Γυαλί |
Μονάδα |
φραγμός, PSI, kg/cm2, kPa, MPA |
Νήμα | Γ, BSP, PT, BSPT, NPT |
Επιλογές | Άλλο νήμα σύνδεσης διαδικασίας Να τοποθετήσει επιφάνειας φλάντζα Να τοποθετήσει - υποστήριγμα |
Διαστάσεις
Οι προδιαγραφές για τα όργανα με τη μαγνητική αιφνιδιαστικός-δράση έρχονται σε επαφή με πρότυπο M12
Μέτρηση της έκτασης | Ονομαστικό μέγεθος | Ανώτατος αριθμός επαφών | Μεταστρέφοντας τρέχουσα σειρά |
φραγμός ≤ 1,0 |
100, 160 |
1 | 0,02… 0,3 Α |
> 1.0 φραγμός | 100, 160 | 1 | 0,02… 0,6 Α |
φραγμός ≤ 1,6 | 100, 160 | 2 | 0,02… 0,3 Α |
> 1.6 φραγμός | 100, 160 | 2 | 0,02… 0,6 Α |
φραγμός ≤ 4,0 | 100 | 3 ή 4 | 0,02… 0,3 Α |
> 4.0 φραγμός | 100 | 3 ή 4 | 0,02… 0,6 Α |
φραγμός ≤ 2,5 | 160 | 3 ή 4 | 0,02… 0,3 Α |
> 2.5 φραγμός | 160 | 3 ή 4 | 0,02… 0,6 Α |
Η συνιστώμενη θέτοντας σειρά των επαφών είναι 25… 75 % της κλίμακας (0… 100 % κατόπιν αιτήσεως).
Υλικό επαφών (πρότυπα): Ασημένιος-νικέλιο, επίχρυσο
Συνιστώμενο φορτίο επαφών με τα ανθεκτικά και επαγωγικά φορτία
Διαταγή των πληροφοριών
Πρότυπο/μέγεθος πινάκων/σειρά πίεσης/σύνδεση/επιλογές διαδικασίας
