Λεπτομέρειες:
|
Deaign: | En837-1 | ΜΕΓΕΘΟΣ: | 63mm |
---|---|---|---|
Τοποθετήστε: | Κατώτατο σημείο, ακτινωτό | Σειρά πίεσης: | 10000 psi ή Προσαρμοσμένο |
Υλικό περίπτωσης: | Ανοξείδωτο 304 | Υλικό φακών: | Μετριασμένο γυαλί, γυαλί ασφάλειας |
Σωλήνας Bourton: | Ορείχαλκος | Μετακίνηση: | Ορείχαλκος |
Πίνακας: | αργίλιο | Ακρίβεια: | 1.6 |

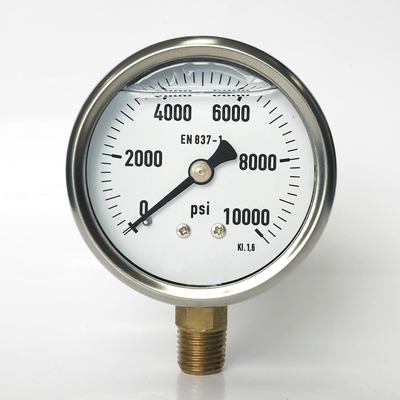

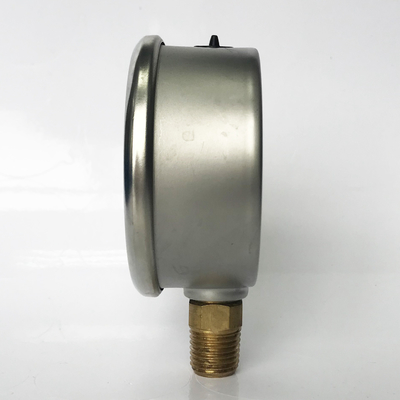

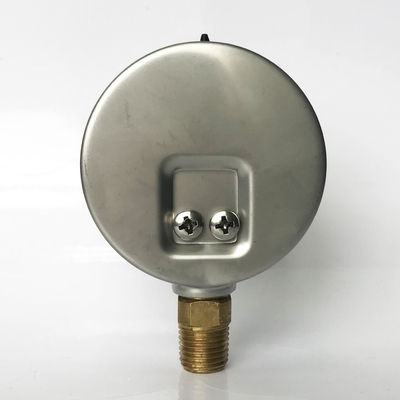

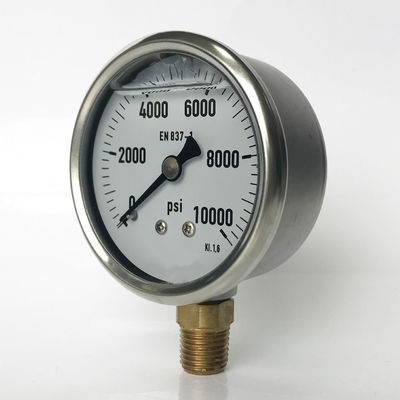

63mm υγρός-γεμισμένος μετρητής πίεσης σύνδεσης ορείχαλκου μανόμετρων 10000 PSI ανοξείδωτο
Περιγραφή
Ο υγρός-γεμισμένος πρότυπος μετρητής πίεσης σωλήνων βόμβων M03 κατασκευάζεται με μια περίπτωση από το ανοξείδωτο και τα βρεγμένα μέρη από το κράμα χαλκού. Λόγω του υγρού που συμπληρώνει την περίπτωση, το στοιχείο και η μετακίνηση πίεσης προστατεύονται καλά από τη δόνηση. Επομένως, αυτοί οι μετρητές ταιριάζουν ιδιαίτερα στα σημεία μέτρησης με τα υψηλά δυναμικά φορτία, όπως οι γρήγορες κύκλοι φορτίων ή οι δονήσεις.
Οι περιπτώσεις του πρότυπου M03 είναι διαθέσιμες στα ονομαστικά μεγέθη 50, 63 και 100 χιλ. και εκπληρώνουν την προστασία εισόδου IP65. Με μια ακρίβεια μέχρι της κατηγορίας 1,0, αυτός ο μετρητής πίεσης είναι κατάλληλος για ένα ευρύ φάσμα των εφαρμογών στη βιομηχανία. Για το μοντάρισμα στους πίνακες ελέγχου, οι μετρητές πίεσης με μια πλάτη τοποθετούν τη σύνδεση διαδικασίας μπορούν να εγκατασταθούν με μια να τοποθετήσουν φλάντζα ή με τριγωνικό bezel και να τοποθετήσουν - υποστήριγμα.
Εφαρμογές
Για τη μέτρηση των θέσεων με τα υψηλά δυναμικά φορτία πίεσης και των δονήσεων
Για τα αεριώδη και υγρά μέσα που δεν είναι ιδιαίτερα ιξώδη ή κρυσταλλώνοντας και δεν θα επιτεθούν στα μέρη ορείχαλκου
Υδραυλική
Συμπιεστές, ναυπηγική
Ιδιαίτερα χαρακτηριστικά
Δόνηση και ανθεκτικός στους κραδασμούς
Ειδικά γερό σχέδιο
Εντελώς από το ανοξείδωτο
Η κλίμακα κυμαίνεται μέχρι το φραγμό 0… 1000
Σχέδιο |
Το EN 837-1 |
Ονομαστικό μέγεθος |
63mm |
Ακρίβεια |
1.6, 1.0 |
Σειρά πίεσης | (Που προσαρμόζεται κενό) |
Περιορισμός πίεσης |
50mm, 63mm: Σταθερός: 3/4 σύνολο Χ - αξία κλίμακας που κυμαίνεται: 2/3 σύνολο Χ - λίγος χρόνος αξίας κλίμακας: πλήρης - αξία κλίμακας 100mm: Σταθερός: πλήρης - αξία κλίμακας που κυμαίνεται: 0,9 σύνολο Χ - λίγος χρόνος αξίας κλίμακας: 1.3 σύνολο Χ - αξία κλίμακας |
Επιτρεπτή θερμοκρασία |
Περιβαλλοντικός: -20… +60 °C Mediium: +60 μέγιστο °C |
Προστασία εισόδου |
IP65 |
Επίδραση θερμοκρασίας |
Όταν η θερμοκρασία του μετρώντας συστήματος παρεκκλίνει από τη θερμοκρασία αναφοράς (+20 °C): μέγιστο ± 0.4%/10 Κ της έκτασης |
Σύνδεση διαδικασίας |
Ανοξείδωτο, SUS 304, SUS 316 |
Στοιχείο πίεσης |
Ορείχαλκος, C-type ή ελικοειδής τύπος |
Μετακίνηση | Ορείχαλκος |
Πίνακας | Αλουμίνιο, ζωηρόχρωμο, χωρίς καρφίτσα στάσεων δεικτών Μαύρη εγγραφή |
Δείκτης | Αλουμίνιο |
Περίπτωση | Ανοξείδωτο |
Δαχτυλίδι | Ανοξείδωτο |
Παράθυρο | Πλαστικό, γυαλί, γυαλί ασφάλειας |
Μονάδα |
φραγμός, PSI, kg/cm2, kPa, MPA |
Νήμα | Γ, BSP, PT, BSPT, NPT |
Επιλογές | Άλλο νήμα σύνδεσης διαδικασίας Να τοποθετήσει επιφάνειας φλάντζα Να τοποθετήσει - υποστήριγμα |
Διαστάσεις
Μέγεθος | Διαστάσεις στο χιλ. | Βάρος στο κλ | |||||||||
α | β | b2 | D1 | D2 | ε | φ | Γ | χ | SW | ||
50 | 12 | 30 | 55 | 55 | 50 | 5.5 | - | 1/4» | 48 | 14 | 0,15 |
63 | 13 | 32 | 56 | 68 | 62 | 6.5 | - | 1/4» | 54 | 14 | 0,21 |
100 | 15.5 | 48 | 81.5 | 107 | 100 | 8 | 30 | 1/2» | 87 | 22 | 0,80 |
Διαταγή των πληροφοριών
Πρότυπο/μέγεθος πινάκων/σειρά πίεσης/σύνδεση/επιλογές διαδικασίας
FAQ
Q1. Μπορώ να έχω μια διαταγή δειγμάτων για το μετρητή πίεσης;
Α: Ναι, χαιρετίζουμε τη διαταγή δειγμάτων να εξετάσουμε και να ελέγξουμε την ποιότητα. Τα μικτά δείγματα είναι αποδεκτά.
Q2. Τι γίνεται με τη χρονική ανοχή;
Α: 15 ημέρες για το δείγμα που προετοιμάζεται, 25 εργάσιμες ημέρες για τη μαζική παραγωγή.
Q3. Έχετε οποιοδήποτε όριο MOQ για τη διαταγή μετρητών πίεσης;
Α: Χαμηλό MOQ, 1pc για τον έλεγχο δειγμάτων είναι διαθέσιμο.
Q4. Πώς στέλνετε τα αγαθά και πόσο καιρό παίρνει για να φθάσει;
Α: Σκάφος από DHL, το UPS, τη Fedex ή TNT. Διαρκεί 3-5 ημέρες για να φθάσει. Ναυτιλία αερογραμμών και θάλασσας επίσης προαιρετική.
Q5. Πώς να προχωρήσει μια διαταγή για το μετρητή πίεσης;
Α: Αρχικά ξέρτε τις απαιτήσεις ή την αίτησή σας. Παρέχετε το πρότυπο, μέγεθος πινάκων, σειρά πίεσης, σύνδεση διαδικασίας, επιλογές.
Αφετέρου αναφέρουμε σύμφωνα με τις απαιτήσεις σας ή τις προτάσεις μας.
Τρίτον ο πελάτης επιβεβαιώνει τα δείγματα και τοποθετεί την κατάθεση για την επίσημη διαταγή.
Τέταρτον τακτοποιούμε την παραγωγή.
Q6. Είναι ΕΝΤΆΞΕΙ τυπωμένη ύλη το λογότυπό μου στο προϊόν μετρητών πίεσης;
Α: Ναι. Παρακαλώ μας ενημερώστε τυπικά πριν από την παραγωγή μας.
Q7: Προσφέρετε την εγγύηση για τα προϊόντα;
Α: Ναι, προσφέρουμε 12 μήνες στα προϊόντα μας.
Q8: Πώς να εξετάσει τον ελαττωματικό;
Α: Αρχικά, τα προϊόντα μας παράγονται στο ακριβές ποιοτικό σύστημα ελέγχου και το ελαττωματικό ποσοστό θα είναι λιγότερο από 0,04%.
Αφετέρου, κατά τη διάρκεια της εγγυητικής περιόδου, θα στείλουμε τα νέα μανόμετρα με τη νέα διαταγή για τη μικρή ποσότητα. Για τα ελαττωματικά προϊόντα batch, θα τους επισκευάσουμε και θα σας τους στείλουμε εκ νέου σε ή μπορούμε να συζητήσουμε τη λύση συμπεριλαμβανομένης της ανάκλησης σύμφωνα με την πραγματική κατάσταση.
